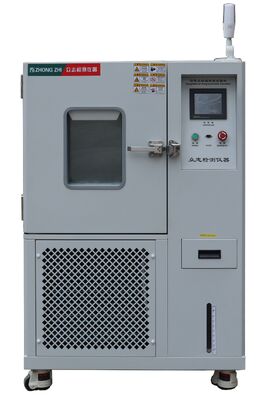

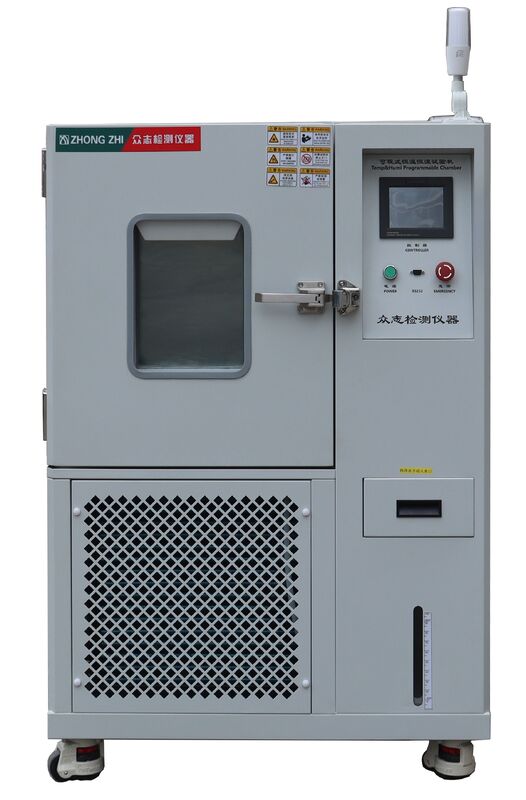

Phòng thử nhiệt độ và độ ẩm có thể lập trình

I. Chức năng và biện pháp phòng ngừa chính của thiết bị

1.Hồ sơ sản phẩm

Dòng sản phẩm này chủ yếu được thiết kế để mô phỏng môi trường khắc nghiệt gặp phải trong quá trình vận chuyển, lưu trữ và vận hành cho các thiết bị điện tử tương tự, vật liệu tiên tiến,Các thành phần điệnNó đánh giá sức đề kháng nhiệt, dung nạp lạnh và chống ẩm của vật liệu, thành phần,hoặc thiết bị trong điều kiện khắc nghiệt bao gồm tiếp xúc lâu dài với nhiệt độ cao/ thấp và chu kỳ nhiệt xen kẽ, trong khi đánh giá thiệt hại tiềm tàng hoặc giảm tuổi thọ gây ra bởi những căng thẳng môi trường

2.chức năng sản phẩm

Dòng phòng thí nghiệm nhiệt độ này phù hợp với thử nghiệm độ tin cậy của các sản phẩm công nghiệp, với các đặc điểm của độ chính xác điều khiển nhiệt độ và phạm vi điều khiển rộng.Chỉ số hiệu suất đáp ứng các yêu cầu của GB/T5170 "Phương pháp xác minh các thông số cơ bản của thiết bị thử nghiệm môi trường cho các sản phẩm điện và điện tử Nhiệt độ thấp, thiết bị thử nghiệm nhiệt độ cao và nhiệt độ liên tục".

3.mẫu thử nghiệm

hạn chế

Xét nghiệm và lưu trữ các mẫu chất dễ cháy, nổ và dễ bay hơi

Xét nghiệm và lưu trữ các mẫu vật liệu ăn mòn

Kiểm tra hoặc lưu trữ mẫu vật sinh học

Xét nghiệm và lưu trữ các mẫu với nguồn phát xạ điện từ mạnh

4.tình trạng tải

yêu cầu

Tổng khối lượng của tải không được vượt quá 50kg/m3 khối lượng studio

Tổng khối lượng của tải không quá 1/5 khối lượng studio

Trên bất kỳ đoạn đường thẳng đứng với hướng gió thống trị nào, tổng các diện tích tải không được lớn hơn công việc tại vị trí đó.

Vùng cắt ngang của buồng là 1/3. khi tải được đặt, dòng chảy không khí không nên bị chặn

II. Vị trí lắp đặt thiết bị và điều kiện môi trường hoạt động

1.Yêu cầu về địa điểm

Yêu cầu về kích thước trang web lắp đặt thiết bị

A: không dưới 800mm

B: không dưới 500mm

C: không dưới 1200mm

Đất bằng phẳng và thông gió tốt;

Không có rung động mạnh xung quanh thiết bị;

Không có trường điện từ mạnh xung quanh thiết bị;

Không có chất dễ cháy, nổ, ăn mòn và bụi xung quanh thiết bị;

Có không gian thích hợp xung quanh thiết bị để sử dụng và bảo trì;

2.Tình trạng môi trường xung quanh

Nhiệt độ: 5 ~ 30 °C, độ ẩm tương đối ≤ 85% RH

Áp lực: 86kPa~106kPa

3.công suất tối đa

Tổng công suất lắp đặt là 4,9Kw, bao gồm 1,2Kw điện làm lạnh, 1,4Kw điện sưởi, 1,8Kw điện ẩm và 0,2Kw điện khác

4.dòng điện tối đa

≤ 16A

5.Thiết bị ẩm nước

Áp suất nước 0.2 ~ 0.4Mpa, đường kính ống nước 20mm,Chất lượng nước phải đáp ứng tiêu chuẩn nước cấp 3 quy định trong tiêu chuẩn đặc điểm kỹ thuật và phương pháp thử nghiệm nước phòng thí nghiệm phân tích GB/T 6682-2008, thiết bị cung cấp nước dành riêng giao diện 1/2 "lợi nội bộ, thiết bị được trang bị một dung lượng bể khoảng 20L

6.giao diện thoát nước

Có một cống gần thiết bị, trong vòng 2 mét phía sau thiết bị,

Lưu ý: Hướng dẫn chất ngưng tụ và nước trong ống xả nước để chảy ra khỏi bể

7.Điều kiện cung cấp điện và nguồn điện

AC220V đơn pha hai dây + bảo vệ nối đất

Phạm vi biến động điện áp: ± 10%V

Tần số: phạm vi biến động (50±0,5) HZ

Cung cấp điện trong chế độ TN-S hoặc chế độ TT

Chống nối đất của dây bảo vệ nối đất nhỏ hơn 4Ω

Người sử dụng phải lắp đặt các công tắc không khí hoặc điện với dung lượng thích hợp cho thiết bị tại địa điểm lắp đặt và công tắc phải được điều khiển độc lập bởi thiết bị.

III. Khối lượng và kích thước

1. mô hình

CZ-A-150G

2. khối lượng thiết bị

150L

3. kích thước bên trong của buồng thử nghiệm

W (chiều rộng) 500 mm*H (độ cao) 600 mm*D (thần độ) 500 mm

4. kích thước bên ngoài của buồng thử nghiệm

W (chiều rộng) 1020 mm*H (độ cao) 1500 mm*D (sâu) 1220 mm

Lưu ý: bản lề cửa của máy không quá lớn!

IV. Các thông số hiệu suất chính

1.         điều kiện thử nghiệm

Thử nghiệm hiệu suất nhiệt độ được đo theo các quy định có liên quan của thiết bị thử nghiệm nhiệt độ GB/T 5170.2-2017 khi đo ở nhiệt độ môi trường +25 °C không tải;cảm biến được đặt tại cửa ra không khí của đơn vị xử lý không khí

2.         phạm vi nhiệt độ

-70°C️+ 150°C

3.      phạm vi độ ẩm

20%R.H~98%R.H (như được hiển thị bên dưới), không có tải trọng sưởi ấm trong thử nghiệm độ ẩm

4.         biến động nhiệt độ

± 0,5°C

5.         đồng nhất nhiệt độ

≤ 2,0°C (không tải)

6.         độ lệch nhiệt độ

≤ ± 2,0°C (không tải)

7.         biến động độ ẩm tương đối

± 2,5% R.H.

8.         lệch độ ẩm

Khi RH lớn hơn hoặc bằng 75%, nó nhỏ hơn hoặc bằng + 2-3%R.H;

< 75% RH khi ≤ ± 5% R.H;

9.         tốc độ sưởi ấm

≥3°C/min (trong điều kiện không tải trung bình trong suốt quá trình)

10.     Tốc độ làm mát

1.2 ≥°C/min (trong điều kiện tải trung bình đầy đủ)

11.     tiếng ồn làm việc

Ít nhất 75 decibel (dB) (được đo ở khoảng cách 1m từ cửa thiết bị và 1,2 m trên mặt đất bằng thiết bị phát hiện tiếng ồn)

12.     thử nghiệm đáp ứng tiêu chuẩn

GB/T-2423.1-2008 (IEC60068-2-1) Thử nghiệm A: Phương pháp thử nghiệm nhiệt độ thấp.

GB/T-2423.2-2008 (IEC60068-2-2) Thử nghiệm B: Phương pháp thử nghiệm nhiệt độ cao.

GB/T-2423.3-2016 (IEC60068-2-78:2012) Xét nghiệm môi trường Phần 2 Phương pháp thử nghiệm Kiểm tra cabin ẩm và nhiệt liên tục.

GB/T 2423.4-2008/IEC60068-2-30:2005 Xét nghiệm môi trường cho các sản phẩm điện và điện tử Phần 2: Phương pháp thử nghiệm Thử nghiệm Db: Đổi nhiệt ướt (chu kỳ 12h + 12h)

GJBl50.3-2009 MIL-STD-810D phương pháp thử nhiệt độ cao.

GJBl50.4-2009 (MIL-STD-810D) Phương pháp thử nghiệm nhiệt độ thấp.

13.     Thiết bị đáp ứng phương pháp kiểm tra

GB-T-10586-2008 Điều kiện kỹ thuật cho buồng thử nhiệt độ thấp

GB/T 5170.1-2016 Phương pháp kiểm tra thiết bị thử nghiệm môi trường của sản phẩm điện và điện tử Phần 1: Toàn bộ

GB/T 5170.2-2017 Phương pháp kiểm tra thiết bị thử nghiệm môi trường Phần 2: Thiết bị thử nghiệm nhiệt độ

GB/T 5170.5-2016 Phương pháp kiểm tra thiết bị thử nghiệm môi trường của sản phẩm điện và điện tử Phần 5: Thiết bị thử nghiệm nhiệt ẩm

GB/T5170.18-2005 Phương pháp xác minh tham số cơ bản của thiết bị thử nghiệm môi trường cho các sản phẩm điện và điện tử Thiết bị thử nghiệm chu kỳ kết hợp nhiệt độ / độ ẩm

V. Đặc điểm cấu trúc của hộp

1.         bố trí cấu trúc hộp thử nghiệm

Phòng thử nghiệm áp dụng bố trí cấu trúc tích hợp, với thân phòng thử ở phía trên bên trái, phòng máy lạnh ở phía dưới bên trái và hộp điều khiển ở phía bên phải;

Thiết bị được trang bị Foma cuộn ở phía dưới để dễ dàng di dời và định vị

Hộp thiết bị được làm bằng tấm thép cán lạnh sơn nướng, độ dày của tấm là 1.2mm, màu sắc của sơn nướng là màu xám nhạt, số màu RAL7035,hộp bên trong được làm bằng thép không gỉ SUS304#, độ dày của tấm là 1,2mm;

Thiết bị áp dụng một cấu trúc khung, và đáy của hộp được hàn với thép kênh để tăng sức mạnh của hộp

Vật liệu cách nhiệt: polyurethane cứng, bọt cứng + sợi thủy tinh dày 100mm

Các bộ ngắt mạch bảo vệ nguồn cung cấp điện chung, cáp cung cấp điện và ống thoát nước được đặt phía sau thiết bị

Cánh cửa hộp được niêm phong bằng dải niêm phong cao su silicone, đặc biệt được tùy chỉnh để chống nhiệt, không độc hại và siêu linh hoạt

Bottom của hộp bên trong được thiết lập với một lỗ thoát nước, mà có thể nhanh chóng xả ngưng tụ

Một lỗ giảm áp suất tự động được đặt trên đỉnh của hộp

2.         thoát nước

Phần dưới của hộp bên trong được trang bị một lỗ thoát nước, và hệ thống thoát nước được sắp xếp ở phía sau của thiết bị.ống thoát nước được đưa vào hệ thống mạng ống thoát nước của người dùng (người dùng cung cấp giao diện mạng ống thoát nước tại chỗ)

3.         lỗ giảm áp suất

Các cửa sổ cân bằng áp suất nhiều được đặt ở cạnh phía sau của hộp. Khi cửa chuyển mạch hoặc không khí bên trong hộp mở rộng, áp suất có thể được giải phóng nhanh chóng và tự động;

4.         cửa phòng

Cửa lề đơn, kích thước thực tế W500mm*H600mm

Vật liệu của cánh cửa cũng giống như vật liệu của thân xe.

Khóa cửa nhập khẩu, loại mở ra ngoài

Vật liệu cách nhiệt với độ dày cửa 100mm là bọt polyurethane cứng

Một khay nước được thiết kế bên dưới cửa để ngăn chặn chất ngưng tụ trên tường bên trong của cửa rơi xuống mặt đất bên ngoài;

5.         Vật liệu container

Bảng thép không gỉ SUS304 # được sử dụng, thiết bị cắt laser chính xác được sử dụng để cắt và CNC gấp giường uốn cong đúc, sau đó hàn cung argon được sử dụng để hàn đầy đủ,mài và đánh bóng. Độ dày tấm thép là 1,2mm; hộp bên trong được đặt ở cả hai bên của bảng hỗ trợ rack mẫu để hỗ trợ khung lập chỉ mục, có thể điều chỉnh khoảng cách giữa các rack mẫu

6.         Vật liệu hộp bên ngoài

Sản phẩm được sản xuất bằng cách sử dụng các tấm thép cán lạnh, thiết bị cắt laser chính xác và máy uốn cong CNC để hình thành.bề mặt thép trải qua rửa axit toàn diện để loại bỏ rỉ sétSo với các phương pháp sơn xịt thông thường, quy trình này mang lại một vẻ ngoài thẩm mỹ hơn trong khi tăng đáng kể khả năng chống ăn mòn và ngăn ngừa rỉ sét.Bảng thép có kích thước 1Độ dày.2mm (Màu: RAL7035 Màu trắng).

7.         dải niêm phong nối

Dải niêm phong cửa được chia thành hai lớp, lớp bên trong là dải cao su silicone chống nhiệt độ cao và thấp,có thể cô lập hoàn toàn hộp bên trong khỏi thế giới bên ngoài trong điều kiện nhiệt độ cao và thấp; dải cao su silicon có thể hoạt động trong một thời gian dài trong phạm vi từ 80 °C đến 200 °C mà không bị cứng và lão hóa;

8.         Các bản lề bằng thép không gỉ

Mặt trái của cửa hộp được lắp đặt với một bộ bản lề mạnh mẽ. một bản lề duy nhất có thể chịu được 3 tấn lực theo chiều ngang mà không bị gãy, và khi uốn cong ngược,hai phần của bản lề bị biến dạng hoàn toàn và kết hợp thành một mà không bị gãy;

9.         tay cầm cửa

Khóa cửa áp dụng khóa cửa bị ép bằng cuộn:

Cửa hộp được sử dụng bên trong và bên ngoài, sử dụng nguyên tắc đòn bẩy, với sự khẩn cấp mạnh mẽ, tiết kiệm lao động, một bàn tay chạm có thể đạt được để mở và đóng chức năng.

10.     cấu trúc khí thải

Chế độ lưu thông không khí mạnh của lưu thông không khí ép nội bộ, lối thoát không khí phía trên và đường trở lại không khí phía dưới được áp dụng.Máy phản xạ đầu ra không khí có thể phân tán không khí lạnh và nóng đến toàn bộ nội thất của kho, đồng nhất và ổn định

11.     bánh gió nhôm

Vòng xoay gió nhôm xoay trung tâm đa lưỡi có đặc điểm trọng lượng nhẹ, khối lượng không khí lớn, áp suất gió cao và có khả năng chống nhiệt độ cao và thấp,hệ số mở rộng nhỏ, và tiếng ồn hoạt động thấp.

12.      cửa sổ quan sát

Cửa được gắn với nhiều lớp cửa sổ quan sát thủy tinh lớn rỗng, với thiết bị chống đông lạnh và chống ngưng tụ với nhiệt điện (sự điều chỉnh tự động);cửa sổ được trang bị một bộ đèn chiếu sáng cửa sổ, để bạn có thể quan sát rõ điều kiện thử nghiệm của mẫu thử trong hộp bất cứ lúc nào thông qua cửa sổ quan sát;

13.     kết nối thiết bị

Một lỗ với đường kính 100mm được mở ở phía bên trái của hộp, và một nắp lỗ và nút silicone được cung cấp

14.     Thang vật liệu thử nghiệm

Thép không gỉ SUS304 # được đâm và uốn cong thành một lưới. Nó dễ sử dụng, khoảng cách giữa các giá đỡ vật liệu có thể được điều chỉnh tối thiểu 45mm, và hai giá đỡ mẫu là tiêu chuẩn

15.     nguyên tắc lưu thông không khí

Máy quạt công suất cao được điều khiển bởi động cơ bên ngoài với trục thép không gỉ, động cơ quạt được gắn bên ngoài;

Không khí được thúc đẩy bởi động cơ và chảy hoàn toàn thông qua máy sưởi và máy làm lạnh.

Sau khi được làm nóng / làm mát hoàn toàn đến giá trị nhiệt độ yêu cầu, không khí lưu thông bên trong hộp và trao đổi nhiệt với mẫu thông qua đối lưu

Các lưu thông không khí bị ép được điều khiển bởi một điện áp thấp động cơ trục dài nhiệt độ cao chống đồng bộ

Máy thông gió lưu thông ly tâm đa lưỡi được sử dụng để khuấy động không khí với lưỡi hợp kim nhôm

16.     Nguyên tắc hệ thống điều khiển

Máy sưởi điện bằng dây đồng hợp kim niken crôm chất lượng cao, điều khiển SSR, được trang bị công tắc nhiệt độ bảo vệ nhiệt độ độc lập

Khi máy sưởi được bật năng lượng, nhiệt độ bề mặt sẽ tăng lên.

Nhiệt độ của không khí được tăng lên sau khi đi qua dây sưởi ấm, và nhiệt được mở rộng đến không khí và các mảnh thử nghiệm trong hộp, để đóng một vai trò trong việc làm nóng và tăng nhiệt độ.

Năng lượng sưởi ấm được điều khiển chính xác bởi thuật toán PID, và sức mạnh đầu ra được điều chỉnh thông qua rơle trạng thái rắn.

Hệ thống làm lạnh cung cấp đủ chất làm mát nhiệt độ thấp cho bộ trao đổi nhiệt, do đó nhiệt độ của bộ trao đổi nhiệt thấp hơn nhiệt độ không khí.Nhiệt trong không khí được hấp thụ và thực hiện ra khỏi hộp bởi bộ trao đổi nhiệt, để nhiệt độ không khí giảm và hiệu ứng làm mát đạt được.

Năng lượng làm mát được điều khiển chính xác bởi thuật toán PID, và tốc độ lưu lượng và công suất làm mát của chất làm lạnh được điều chỉnh thông qua van điện tử.

VI. Hệ thống làm lạnh

1.máy nén lạnh

Sử dụng máy nén nhiệt độ thấp nhập khẩu từ châu Âu

2.phương pháp làm mát xuống

Máy làm mát bằng không khí, quạt làm mát để tiêu hao nhiệt

3.Máy đo hơi

Máy trao đổi nhiệt ống với翅ống ngậm

4.thiết bị ủi

Van mở rộng nhiệt, ống mao mạch

5.Chế độ điều khiển máy làm mát

Bộ điều khiển logic có thể lập trình của hệ thống điều khiển tự động điều chỉnh điều kiện hoạt động của máy làm lạnh theo điều kiện thử nghiệm

Vòng làm mát khí trở lại máy nén

6.Tất cả các bộ phận làm lạnh nhập khẩu

7.Bộ ngưng tụ bay hơi

Máy trao đổi nhiệt tấm với nhiệt độ cao đồng hàn có những lợi thế của diện tích bề mặt nhỏ, mất năng lượng nhỏ và hiệu quả truyền nhiệt cao

8.Cryogen

Chỉ số suy giảm ozone của R404a/R23 là 0

9.đầy nitơ

quy trình hàn

ống truyền nhiệt độ thấp được khuyến cáo sử dụng ống đồng không oxy chất lượng cao, sản xuất ống, hàn nitơ,48 giờ quá trình ngăn ngừa rò rỉ áp suất cao để đảm bảo chất lượng hàn.

10.Kiểm soát tiết kiệm năng lượng

Hệ thống làm lạnh sử dụng công nghệ cân bằng làm mát, đạt được tiết kiệm năng lượng khoảng 30% và giảm hiệu quả chi phí vận hành.cân bằng nhiệt duy trì nhiệt độ ổn định bằng cách điều chỉnh công suất sưởi ấmKhi công suất làm mát của máy nén không đổi, việc sưởi ấm liên tục làm tăng sự lãng phí năng lượng và gây ra chi phí không cần thiết cho người dùng.Công nghệ cân bằng làm mát điều chỉnh công suất làm mát để duy trì sự ổn định nhiệt độKhi nhiệt độ tiếp cận điểm thiết lập, công suất làm mát dần giảm thông qua kiểm soát PID (PID viết tắt của phần tử tích hợp tỷ lệ),đảm bảo nhiệt độ ổn định trong khi đạt được hiệu quả năng lượngVề mặt lý thuyết, nó có thể đạt được hiệu suất sưởi ấm bằng không, mặc dù có thể xảy ra sưởi ấm dư thừa nhỏ trong sản xuất thực tế.

11.đặc điểm của hệ thống làm lạnh

A.Toàn bộ hệ thống đường ống đã được thử nghiệm với áp suất không khí 22kg.

B.Hệ thống sưởi ấm và làm mát hoàn toàn độc lập.

C.Với các đặc điểm kỹ thuật chuyên nghiệp của công ty chúng tôi, luồng không khí nhiệt độ cao và áp suất cao không thể bị hư hại bởi việc mở đồng thời máy làm lạnh.

D.Tất cả các quy trình hoạt động của hệ thống làm lạnh được kiểm soát hoàn toàn bởi bộ điều khiển vi tính.

E.Phần dưới của máy nén có một khay nước, có thể thu thập ngưng tụ do đông lạnh.

F.Máy nén có cảm biến nhiệt độ PTC tích hợp để đạt được bảo vệ nhiệt độ quá cao khi máy nén quá nóng.

G.Máy nén được trang bị bộ bảo vệ áp suất dầu để thực hiện bảo vệ áp suất dầu của máy nén.

H.Thiết bị bảo vệ áp suất cao và áp suất thấp giám sát áp suất chất làm lạnh trong khi thiết bị hoạt động.Khi áp suất chất làm lạnh vượt quá áp suất giới hạn của hệ thống hoặc giảm xuống dưới áp suất tối thiểu được thiết lập bởi hệ thống, nó sẽ ngay lập tức báo động và ngắt nguồn cung cấp điện cho đến khi lỗi được loại bỏ.

Hệ thống làm lạnh sử dụng các bộ phận thương hiệu nhập khẩu, chất lượng là đáng tin cậy, để đảm bảo sự ổn định của hệ thống.

VII. Hệ thống điều khiển điện

1.bộ điều khiển

Màn hình cảm ứng LCD LED màu thật 7 inch TFT (Quan giải HD: 1024 × 600), điều khiển thông minh PID đa nhóm. Hiển thị trực tiếp các giá trị đo thời gian thực (PV); Hiển thị nhiệt độ;Hiển thị nhiệt độ giám sát đa kênh có thể mở rộng; Hiển thị số chương trình, chuỗi chu kỳ, thời gian hoạt động và số chu kỳ; Hiển thị biểu đồ đường cong; Hiển thị trạng thái đầu ra Relay và PID

2.chế độ chạy

Chương trình hoạt động, hoạt động giá trị cố định. toàn bộ quá trình là thông minh PID tự động điều khiển

3.Mô hình kiểm soát

Điều khiển nhiệt độ và độ ẩm kết hợp / điều khiển nhiệt độ đơn tự động điều chỉnh theo giá trị thiết lập độ ẩm

4.ngôn ngữ hoạt động

Hiển thị chuyển đổi tiếng Trung / tiếng Anh / tiếng Nga

5.Đặt đường

Giao diện hoạt động đối thoại người máy, đầu vào cảm ứng

6.Nhập nhiệt độ và độ ẩm

PT100 Kháng platinum lớp A

7.độ phân giải hiển thị

Nhiệt độ: 0,01 °C; độ ẩm: 0,1% RH; thời gian: 1 phút;

8.Khả năng chương trình và chức năng điều khiển

Số chương trình có sẵn: tối đa 100 nhóm, với mỗi chương trình bao gồm 1-100 phân đoạn.Cài đặt độ dốc chương trình có thể được cấu hình thông qua dòng thời gian, cho phép thời gian phân đoạn tối đa là 99 giờ và 99 phút giữa các chương trình, với thời gian tối thiểu được đặt ở mức 1 phút. Các chương trình cũng có thể được liên kết để sử dụng kết hợp

Hệ thống có chức năng chỉnh sửa, xóa và chèn với điều khiển đầu ra tín hiệu thời gian (kiểm soát các hành động ON / OFF của các đối tượng thử nghiệm).nó hỗ trợ các phân đoạn nhảy và giữ chức năng. Màn hình cho phép điều chỉnh ánh sáng nền với các cài đặt thời gian tùy chỉnh. Bảo vệ màn hình có thể được cấu hình để tắt theo thời gian hoặc theo tay. Các tính năng chính bao gồm sao chép chương trình, lệnh COPY,chức năng kết nối, và chỉnh sửa tiêu đề thí nghiệm. Nó giữ lại các chương trình trong thời gian mất điện và tự động tiếp tục thực hiện khi kết nối lại.Khả năng điều chỉnh ngày/thời gian, các cơ chế khóa phím / màn hình, và xem hình ảnh chờ tất cả đều được tích hợp

9.Chế độ đầu ra điều khiển

PID + SSR tự động điều khiển đầu ra; PID tự động điều chỉnh đầu ra sưởi ấm.cho phép điều chỉnh van tương ứng dựa trên nhiệt độ và áp suất hút / xả của máy nén để tối ưu hóa điều kiện hoạt động. điều khiển van mở rộng điện tử có thể chuyển đổi giữa điều khiển áp suất bốc hơi và điều khiển nhiệt độ thông thường

10.chức năng truyền thông

Có thể kết nối với máy tính để hiển thị đường cong và thu thập dữ liệu;

Có thể được sử dụng như hệ thống giám sát và điều khiển từ xa;

Nhiều máy có thể được điều khiển đồng bộ;

RS-485/RS-232

Giao diện Ethernet RJ45

USB chạy bộ.

11.lưu trữ trên ổ đĩa USB

Bạn có thể cắm vào 1G-32G USB để tải về đường cong lịch sử, dữ liệu lịch sử, các thông số hệ thống điều khiển, và chức năng cắm nóng

12.Phương pháp ghi dữ liệu

RAM với bảo vệ pin, 8-10 năm có thể tiết kiệm giá trị thiết lập của thiết bị, giá trị lấy mẫu và thời gian lấy mẫu; thời gian ghi đường cong có thể được thiết lập 30 ~ 180 sec,thời gian bộ nhớ tối đa có thể lưu trữ đường cong lịch sử liên tục trong 90 ngày, dữ liệu lịch sử (khi thời gian lấy mẫu là 1 phút), nếu không sử dụng liên tục, dữ liệu có thể được lưu trong hơn 10 năm

13.chức năng bộ nhớ tắt điện

Chế độ khôi phục mất điện có thể được thiết lập như sau: khởi động nóng / khởi động lạnh / dừng.

14.lên lịch chức năng khởi động

Bạn có thể đặt thời gian khởi động theo ý muốn. Sau khi bật nguồn, máy sẽ tự động chạy khi thời gian hết.

15.hệ thống tương thích phần mềm

Hệ điều hành Windows

16.chức năng phần mềm mở

Hỗ trợ mã cấp cao hơn của bên thứ ba để điều khiển các chức năng khởi động, dừng và ghi dữ liệu của thiết bị

Lưu ý: Bộ điều khiển cung cấp mã chức năng, và người dùng có thể chỉnh sửa chương trình phần mềm máy tính trên để nhận ra giám sát thống nhất và kiểm soát

17.kết nối mạng

Nó có thể được kết nối với Ethernet thông qua phần mềm chuyên nghiệp, và có thể được điều khiển từ xa và hỗ trợ thông qua mạng.và có thể điều khiển nhiều máy cùng một lúc.

18.hiển thị tình huống

Ở phía trên của thiết bị, lắp đặt báo động âm thanh và ánh sáng ba màu hình trụ (sử dụng đèn LED); khi khởi động hoặc vận hành hoàn thành, đèn màu vàng vẫn bật; khi chạy bình thường,đèn xanh vẫn bật; khi báo động dừng khẩn cấp hoặc báo động lỗi thiết bị xảy ra, đèn đỏ vẫn bật và chuông chuông phát ra liên tục;

19.quạt lưu thông

Chống nhiệt độ cao, động cơ trục dài, an toàn động cơ trong không gian ngoài trời, trục mở rộng ra trong nhà, đầu đuôi của trục được lắp đặt với bánh quạt trộn;Các biện pháp cách nhiệt đặc biệt và hệ thống tiêu hao nhiệt để cải thiện an toàn động cơ.

20.chế độ điều khiển sưởi ấm

Máy điều khiển nhiệt độ gửi lệnh dựa trên nhiệt độ và tín hiệu từ cảm biến nhiệt độ bên trong buồng thử nghiệm.nó điều chỉnh SSR điều khiển mô-đun để điều chỉnh đầu ra của máy sưởiHệ thống này hoạt động đáng tin cậy với công nghệ không tiếp xúc, hoạt động không có tia lửa, tuổi thọ dài, tiếng ồn thấp, hiệu suất không có nhiễu điện từ, tốc độ chuyển đổi nhanh,Khả năng chống nhiễu mạnh mẽ, thiết kế nhỏ gọn, kháng rung và va đập, chống nổ, chống ẩm và chống ăn mòn. Nó đạt được kiểm soát trực tiếp tải lượng điện cao thông qua các tín hiệu đầu vào tối thiểu.

VIII. Hệ thống bảo vệ an toàn

1.         bảo vệ nhiệt độ quá cao

Hộp thử nghiệm là thiết bị bảo vệ nhiệt độ cao điện tử độc lập và điều chỉnh, bảo vệ cân bằng áp suất tự động.

2.         hệ thống làm lạnh

Nâng nhiệt máy nén, bảo vệ áp suất cao, bảo vệ động cơ quá điện.

3.         quạt lưu thông

 Bảo vệ quá tải

4.         máy sưởi

Bảo vệ nhiệt độ quá cao: bảo vệ mạch ngắn

5.         hệ thống làm ẩm

Bảo vệ thiếu nước cháy khô, bảo vệ độ ẩm trên giới hạn nhiệt độ, bảo vệ mạch ngắn của máy ẩm

6.         cung cấp chung

Bảo vệ quá điện áp, quá tải và bảo vệ mạch ngắn

7.         mạch điều khiển

Bảo vệ quá tải và mạch ngắn

8.         Hệ thống làm mát máy nén

Bảo vệ quá tải quạt làm mát

IX. Tiêu chuẩn chấp nhận và xác minh của bên thứ ba

1Các tiêu chí chấp nhận: Các chỉ số kỹ thuật phải phù hợp với các phương pháp được chỉ định trong "Thỏa thuận kỹ thuật" được ký kết bởi cả hai bên.

2Phương pháp chấp nhận: chấp nhận chính thức sẽ được thực hiện tại địa điểm của người mua.

3Trước khi giao hàng người mua sẽ yêu cầu một bên thứ ba (được hiệu chỉnh bởi Trung tâm kiểm tra chất lượng thiết bị kiểm tra môi trường quốc gia và phát hành một báo cáo kiểm tra hợp lệ) để tham gia

Phí chấp nhận sẽ được trả bởi người mua. Nếu chấp nhận đầu tiên không thành công, chi phí chấp nhận tiếp theo sau khi nhà cung cấp cải thiện sẽ được trả bởi nhà cung cấp.

Fang bắt đầu.

4Khách hàng sẽ ủy thác cho Trung tâm kiểm tra chất lượng thiết bị thử nghiệm môi trường quốc gia để xác minh,

X. Danh sách các nguyên liệu chính

XI. Dữ liệu hỗ trợ của thiết bị khi nó rời khỏi nhà máy

1.         Danh sách đóng gói của nhà máy                     1 bản

2.         sơ đồ sơ đồ của thiết bị điện                1 bản

3.         Sổ tay thiết bị                                  1 bản

4.         Chứng chỉ trình độ thiết bị                       1 bản

5.         Thẻ bảo hành thiết bị                              1 bản

6.         Báo cáo kiểm tra thiết bị                       1 bản

7.         Xanh bóng ướt                                       5 miếng

8.         phần mềm giám sát bộ điều khiển                      1 miếng

9.         Thang đựng mẫu thử                                  2 miếng

10.     các thanh thắt đường sắt hỗ trợ                                   4 miếng

XII. Đảm bảo chất lượng và cam kết dịch vụ

1.         Mục đích: Dựa trên khái niệm lợi ích lẫn nhau và dịch vụ chung, đáp ứng đầy đủ nhu cầu của khách hàng, để đạt được sự hài lòng của khách hàng.

2.         Trước khi bán: tư vấn kỹ thuật chuyên nghiệp, đề xuất kế hoạch thử nghiệm sản phẩm, lắp đặt buồng thử nghiệm và kế hoạch xây dựng;

3.         Trong quá trình bán hàng: giao tiếp với khách hàng, báo cáo tiến độ, hướng dẫn, lắp đặt, gỡ lỗi, hoạt động thử nghiệm, vv và hợp tác với khách hàng để đo lường;

4.         Đào tạo: Theo các yêu cầu của hợp đồng, đào tạo tại chỗ có thể được cung cấp khi thiết bị được lắp đặt, gỡ lỗi và đưa vào sử dụng cho người dùng;người dùng có thể được sắp xếp để đến với công ty cho đào tạo kỹ thuật tại chỗ trong thời gian sửa lỗi nhà máy của thiết bị, để khách hàng có thể hiểu hiệu suất của thiết bị, đào tạo phương pháp sử dụng chính xác, giảm sự cố do sử dụng không đúng thiết bị,và tiết kiệm chi phí bảo trì cho khách hàng;

5.         Dịch vụ sau bán hàng: Đào tạo kỹ thuật: Hoạt động và bảo trì, khắc phục sự cố của các lỗi phổ biến; Tiếp theo thường xuyên: Kiểm tra thiết bị, loại bỏ các rủi ro tiềm ẩn,Phân phối các thông tin cập nhật mới nhất trong ngành; Hỗ trợ dự trữ phụ tùng đặc biệt; Nhóm dịch vụ sau bán hàng chuyên dụng đảm bảo giải quyết lỗi kịp thời và hiệu quả với các dịch vụ sửa chữa hiệu quả.

6.         Cam kết dịch vụ: Phương pháp: Điện thoại nóng dịch vụ khách hàng 24/7 và email chuyên dụng. Yêu cầu: Cung cấp câu trả lời rõ ràng trong vòng 4 giờ. Đối với dịch vụ tại chỗ: 24 giờ đến trong tỉnh.,Dịch vụ 24 giờ cho khách hàng bên ngoài tỉnh. Các đội bán hàng và hậu mãi chuyên dụng được đặt tại Dongguan hoặc văn phòng công ty địa phương.Lịch sửa chữa có thể được đàm phán dựa trên các trường hợp cụ thểTừ ngày chấp nhận, thiết bị vẫn được bảo hành đầy đủ bởi bảo hành một năm của chúng tôi (không bao gồm thiệt hại do thiên tai, hỏng điện, hoạt động không đúng cách hoặc lỗi bảo trì).Nếu phòng thử lỗi do lỗi sản xuất trong khi người dùng tuân thủ quy định lưu trữ, sử dụng, và hướng dẫn lắp đặt, kỹ thuật viên của chúng tôi sẽ cung cấp sửa chữa miễn phí trong giờ dịch vụ đã thỏa thuận sau khi thông báo.chúng tôi cam kết giải quyết chúng ngay lập tức với chi phí hợp lý cho lao động và vật liệu.

Bao bì và vận chuyển:

1Bao bì: Hộp bao bì vận chuyển đáp ứng các yêu cầu của QB/BWD008-2001

2Phương thức vận chuyển: Hàng hóa

XIV. Đào tạo

Có thể cung cấp đào tạo tại chỗ khi thiết bị được lắp đặt, gỡ lỗi và đưa vào sử dụng theo các yêu cầu của hợp đồng;

Người dùng có thể được sắp xếp đến với công ty để đào tạo kỹ thuật tại chỗ trong quá trình gỡ lỗi thiết bị,để khách hàng có thể hiểu hiệu suất của thiết bị và đào tạo sử dụng đúng

Phương pháp, vận hành và bảo trì, phát hiện lỗi và khắc phục sự cố chung, giảm sự cố do sử dụng không đúng thiết bị, cứu khách hàng

Chi phí bảo trì ước tính

XV. Sơ đồ cấu trúc hộp
