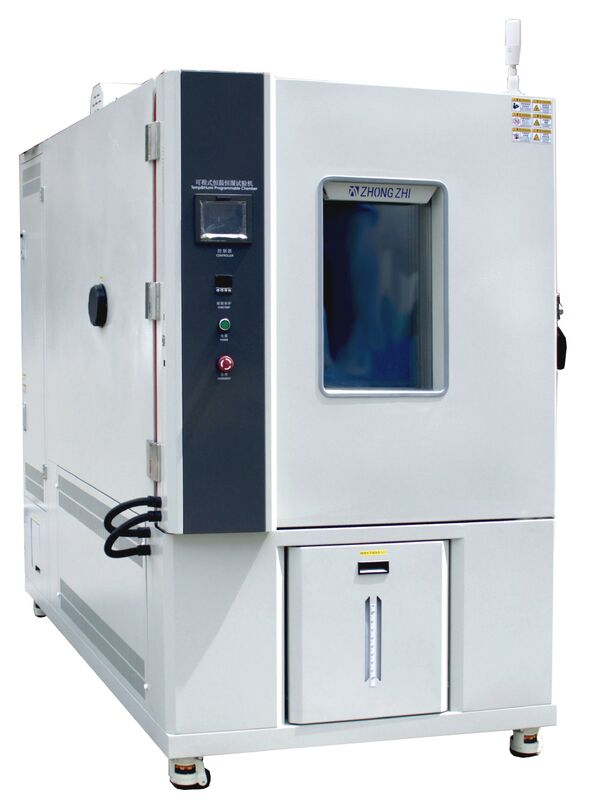

Phòng thử nghiệm nhiệt độ và độ ẩm không đổi có thể lập trình

I. Chức năng chính và các biện pháp phòng ngừa sử dụng thiết bị

1.         Tổng quan sản phẩm

Dòng sản phẩm này chủ yếu được sử dụng để mô phỏng môi trường nhiệt độ cao, nhiệt độ thấp và ẩm khắc nghiệt mà các thiết bị điện tử, vật liệu mới, thiết bị điện,Các thành phần của xe, kim loại, sản phẩm điện tử và vật liệu không gian có thể gặp phải trong quá trình vận chuyển, lưu trữ và sử dụng; hoặc trong điều kiện nhiệt độ cao và thấp xen kẽ.Chúng được thiết kế để kiểm tra vật liệu, thành phần, hoặc công cụ chống nhiệt độ cao, lạnh, và độ ẩm, cũng như thiệt hại tiềm tàng và giảm tuổi thọ

2.         chức năng sản phẩm

Loại phòng thí nghiệm nhiệt độ này phù hợp với thử nghiệm độ tin cậy của các sản phẩm công nghiệp, với các đặc điểm của độ chính xác điều khiển nhiệt độ và phạm vi điều khiển rộng.Chỉ số hiệu suất đáp ứng các yêu cầu của GB/T5170 "Phương pháp xác minh các thông số cơ bản của thiết bị thử nghiệm môi trường cho các sản phẩm điện và điện tử - Nhiệt độ thấp, thiết bị thử nghiệm nhiệt độ cao và nhiệt độ liên tục".

3.         hạn chế mẫu thử

Xét nghiệm và lưu trữ các mẫu chất dễ cháy, nổ và dễ bay hơi

Xét nghiệm và lưu trữ các mẫu vật liệu ăn mòn

Kiểm tra hoặc lưu trữ các mẫu sinh học

Xét nghiệm và lưu trữ các mẫu với các nguồn phát xạ điện từ mạnh

4.         Yêu cầu điều kiện tải

Tổng khối lượng của tải không được vượt quá 50kg/m3 khối lượng studio

Tổng khối lượng của tải không quá 1/5 khối lượng studio

Trên bất kỳ đoạn đường thẳng đứng với hướng gió thống trị nào, tổng các khu vực tải không được lớn hơn khu vực tại địa điểm.

Vùng cắt ngang của studio là 1/3. tải không nên chặn dòng chảy không khí khi đặt

II. Vị trí lắp đặt thiết bị và điều kiện môi trường hoạt động

1.         Yêu cầu về địa điểm

Yêu cầu về kích thước trang web lắp đặt thiết bị

A: không dưới 800mm

B: không dưới 500mm

C: không dưới 1500mm

Đất phẳng và thông gió tốt

Không có rung động mạnh xung quanh thiết bị

Không có trường điện từ mạnh xung quanh thiết bị

Không có chất dễ cháy, nổ, ăn mòn và bụi xung quanh thiết bị

Để lại không gian thích hợp xung quanh thiết bị để sử dụng và bảo trì

2.         Tình trạng môi trường xung quanh

Nhiệt độ: 5 ~ 30 °C, độ ẩm tương đối dưới 85% RH

Áp suất không khí: 86kPa ~ 106kPa

3.         công suất tối đa

Tổng số 7.1 kW được lắp đặt là 1,5 kW cho công suất làm mát, 2,8 kW cho công suất sưởi ấm, 1,8 kW cho công suất làm ẩm và 0,2 kW cho công suất khác

4.         dòng điện tối đa

≤ 22A

5.         thiết bị làm ẩm và cung cấp nước

Áp suất nước là 0,2 ~ 0,4Mpa, đường kính ống nước là 20mm,và chất lượng nước cung cấp nước phải đáp ứng tiêu chuẩn nước cấp ba được quy định trong GB/T 6682-2008 đặc điểm kỹ thuật và phương pháp thử nghiệm nước phòng thí nghiệm phân tíchThiết bị có một giao diện cung cấp nước dành riêng của 1/2 "vòng nội bộ, và thiết bị được trang bị một bể nước với một khối lượng khoảng 20L

6.         đường thoát nước

Một ống thoát nước được cung cấp gần thiết bị, trong vòng 2 mét phía sau thiết bị,

Lưu ý: Hướng dẫn chất ngưng tụ và nước từ đồng hồ để chảy ra khỏi bể

7.         Điều kiện cung cấp điện và nguồn điện

AC380V Ba pha bốn dây + bảo vệ nối đất

Phạm vi biến động điện áp cho phép: ± 10%V

Phạm vi dao động tần số cho phép: (50±0,5)HZ

Cung cấp điện trong chế độ TN-S hoặc chế độ TT

Chống nối đất của dây bảo vệ đất là ít hơn 4Ω

Người sử dụng được yêu cầu cấu hình công suất tương ứng của công tắc không khí hoặc nguồn cho thiết bị tại địa điểm lắp đặt,và công tắc này phải được điều khiển độc lập để sử dụng thiết bị

III. Khối lượng và kích thước

1. mô hình

CZ-A-225G

2. khối lượng thiết bị

225L

3. kích thước của buồng thử nghiệm

W (chiều rộng) 500 mm * H (chiều cao) 750 mm * D (thần độ) 600 mm

4. kích thước bên ngoài của buồng thử nghiệm

W (chiều rộng) 700 mm * H (độ cao) 1850 mm * D (thần độ) 1660 mm

Lưu ý: Kích thước của bộ phận bên ngoài bản lề cửa máy không được bao gồm! Xin xác nhận kích thước bên ngoài theo bản vẽ ba chiều thiết kế cuối cùng!

VI. Các thông số hiệu suất chính

1.         điều kiện thử nghiệm

Kiểm tra hiệu suất nhiệt độ được đo theo các quy định có liên quan của GB/T 5170.2-2017 Thiết bị thử nhiệt độ khi nhiệt độ xung quanh là +25 °C và tải không;cảm biến được đặt tại cửa ngõ của đơn vị xử lý không khí

2.         phạm vi nhiệt độ

-70°C️+ 150°C

3.         phạm vi độ ẩm

20%R.H~98%R.H (như được hiển thị bên dưới), không có tải nhiệt trong quá trình kiểm tra độ ẩm

4.         biến động nhiệt độ

± 0,5°C

5.         đồng nhất nhiệt độ

≤ 2,0°C (không tải)

6.         độ lệch nhiệt độ

≥ ± 2,0°C (không tải)

7.         biến động độ ẩm tương đối

± 2,5% R.H.

8.         lệch độ ẩm

≥75% RH,≤+2-3% R.H;

< 75% RH,≤ ± 5% R.H;

9.         tốc độ sưởi ấm

≥3°C/min (trong điều kiện không tải trung bình đầy đủ)

10.     Tốc độ làm mát

≥ 1,2 °C/min (trong điều kiện không tải trung bình đầy đủ)

11.     tiếng ồn làm việc

≥ 75 dB (đánh giá 1m trước cổng thiết bị và 1,2 m trên mặt đất)

12.     tiêu chuẩn

GB/T-2423.1-2008 (IEC60068-2-1) Thử nghiệm A: Phương pháp thử nghiệm nhiệt độ thấp.

GB/T-2423.2-2008 (IEC60068-2-2) Thử nghiệm B: Phương pháp thử nghiệm nhiệt độ cao.

GB/T-2423.3-2016 (IEC60068-2-78:2012) Xét nghiệm môi trường Phần 2 Phương pháp thử nghiệm Thử nghiệm cabin với độ ẩm và nhiệt liên tục.

GB/T-2423.4-2008 (IEC60068-2--30:2005) Xét nghiệm môi trường cho các sản phẩm điện và điện tử Phần 2: Phương pháp thử nghiệm Thử nghiệm Db: Độ ẩm và nhiệt xen kẽ (chu kỳ 12h+12h)

Phương pháp thử nghiệm nhiệt độ cao GJBl50.3-2009 (MIL-STD-810D).

Phương pháp thử nghiệm nhiệt độ thấp GJBl50.4-2009 (MIL-STD-810D).

13.     Phương pháp thử nghiệm

GB/T-10586-2008 Điều kiện kỹ thuật của buồng thử nhiệt độ thấp

GB/T 5170.1-2016 Phương pháp kiểm tra thiết bị thử nghiệm môi trường của sản phẩm điện và điện tử - Phần 1: Quy tắc chung

GB/T 5170.2-2017 Phương pháp kiểm tra thiết bị thử nghiệm môi trường Phần 2: Thiết bị thử nhiệt độ

GB/T 5170.5-2016 Thiết bị thử nghiệm môi trường cho các sản phẩm điện và điện tử - Phương pháp kiểm tra - Phần 5: Thiết bị thử nhiệt ướt

GB/T5170.18-2005 Phương pháp xác minh tham số cơ bản của thiết bị thử nghiệm môi trường cho thiết bị thử nghiệm chu kỳ kết hợp nhiệt độ/nước của sản phẩm điện và điện tử

V. Đặc điểm cấu trúc buồng

1.         bố trí cấu trúc buồng thử nghiệm

Phòng thử nghiệm áp dụng bố trí cấu trúc tích hợp, với buồng thử ở phía trước và buồng điều khiển ở phía sau;

Phần dưới của thiết bị được trang bị Foma cuộn để tạo điều kiện dễ dàng cho việc di dời, vị trí của thiết bị

Phòng bên ngoài của thiết bị được làm bằng sơn sơn bếp thép cán lạnh, với độ dày 1,2 mm và màu xám nhạt số RAL7035.Các buồng bên trong được làm bằng thép không gỉ SUS304 # với độ dày 1.2mm;

Thiết bị áp dụng cấu trúc khung như một toàn bộ, và đáy của buồng được hàn với thép kênh để tăng sức mạnh của buồng

Vật liệu cách nhiệt: polyurethane cứng, bọt cứng + sợi thủy tinh dày 100mm

Phần sau của thiết bị được trang bị một bộ ngắt mạch bảo vệ điện toàn bộ, cáp cung cấp điện và ống thoát nước

Niêm phong cửa phòng sử dụng dải niêm phong silicone, được tùy chỉnh đặc biệt và có khả năng chống nhiệt độ cao, không độc hại và cực độ linh hoạt

Phần dưới của buồng bên trong được trang bị một lỗ thoát nước, có thể nhanh chóng xả ngưng tụ

Một lỗ giảm áp suất tự động được đặt ở phía trên của buồng

2.                thoát nước

Phần dưới của buồng bên trong được trang bị một lỗ thoát nước, và hệ thống thoát nước được sắp xếp ở phía sau của thiết bị.ống thoát nước được đưa vào hệ thống mạng ống thoát nước của người dùng (người dùng cung cấp giao diện mạng ống thoát nước tại chỗ)

3.         lỗ giảm áp suất

Cửa sổ cân bằng áp suất nhiều được đặt trên cạnh phía sau của buồng.áp suất có thể được giải phóng nhanh chóng và tự động;

4.         cửa phòng

Cửa lề đơn, kích thước thực tế W500mm * H750mm

Vật liệu của cánh cửa cũng giống như vật liệu của thân xe.

Khóa cửa nhập khẩu, mở bên ngoài

Vật liệu cách nhiệt với độ dày 100mm là bọt polyurethane cứng

Một khay thu nước được thiết kế bên dưới cửa để ngăn nước ngưng tụ rơi xuống mặt đất bên ngoài;

5.         Vật liệu của buồng bên trong

SUS304 # tấm thép không gỉ được sử dụng, thiết bị cắt laser chính xác được sử dụng để cắt và uốn cong giường gấp CNC, và sau đó hàn vòng cung argon được sử dụng để hàn hoàn toàn, đánh bóng và đánh bóng;tấm thép là 1.2mm dày; mẫu giá đỡ pallet hỗ trợ khung chỉ mục được đặt ở cả hai bên của buồng bên trong có thể điều chỉnh khoảng cách giữa các giá đỡ mẫu

6.         Vật liệu khoang bên ngoài

Sử dụng các tấm thép cán lạnh, thiết bị cắt laser chính xác được sử dụng để cắt và gấp CNC để định hình, sau đó hàn và đánh bóng bằng hàn cung argon;sau khi bề mặt tấm thép trải qua rửa axit tổng thể để loại bỏ rỉ sét, sau đó được xử lý bằng sơn nướng nhiệt độ cao. So với sơn bên ngoài thông thường, phương pháp này dẫn đến ngoại hình thẩm mỹ hơn và khả năng chống ăn mòn tăng lên.Độ dày tấm thép là 1.2mm (màu: RAL7035 màu trắng).

7.         dải niêm phong nối

Dải niêm phong cửa được chia thành hai lớp, lớp bên trong là dải cao su silicon có thể cô lập hoàn toàn buồng bên trong từ bên ngoài trong điều kiện nhiệt độ cao và thấp;dải cao su silicone có thể hoạt động trong một thời gian dài mà không bị cứng và lão hóa trong phạm vi -80 °C đến +200 °C;

8.         Các bản lề bằng thép không gỉ

Ở phía bên trái của cửa phòng, một bộ bản lề có độ bền cao được cài đặt. Một bản lề duy nhất có thể chịu được 3 tấn lực theo chiều ngang và tiếp tục uốn cong theo hướng ngược lại.Hai phần của bản lề hoàn toàn biến dạng và hợp nhất thành một mà không bị gãy;

9.         tay cầm cửa

Khóa cửa là một khóa cửa kéo chặt bằng cuộn:

Cửa phòng được sử dụng cả bên trong và bên ngoài, sử dụng nguyên tắc đòn bẩy, với sự khẩn cấp mạnh mẽ, tiết kiệm lực, và có thể được mở và đóng bằng một tay.

10.     cấu trúc đường thoát khí

Chế độ lưu thông nội bộ bị ép với lưu thông gió mạnh được áp dụng, trong đó không khí đi ra phía trên và trở lại phía dưới.Bảng hướng dẫn của ổ cắm có thể phân phối không khí lạnh và nóng đến toàn bộ nội thất của cơ thể lưu trữ, đồng nhất và ổn định

11.     bánh gió nhôm

Lốp gió nhôm lưu thông ly tâm đa cánh có đặc điểm trọng lượng nhẹ, khối lượng không khí lớn, áp suất gió cao và có khả năng chống nhiệt độ cao và thấp,hệ số mở rộng nhỏ và tiếng ồn hoạt động thấp.

12.     cửa sổ quan sát

Cửa hộp được trang bị một cửa sổ quan sát thủy tinh lớn rỗng nhiều lớp, có thiết bị chống đông lạnh và chống ngưng tụ điện (được điều chỉnh tự động).Cửa sổ được trang bị một bộ đèn chiếu sáng cửa sổ, cho phép bạn quan sát rõ tình trạng thử nghiệm của các mẫu bên trong hộp thông qua cửa sổ quan sát bất cứ lúc nào.

13.     kết nối thiết bị

Một lỗ được mở ở phía bên trái của buồng, với đường kính 100mm, và một nắp lỗ và nút gel silica được cung cấp

14.     Kiểm tra giá đỡ vật liệu

Thép không gỉ SUS304 # được đâm và uốn cong thành một lưới, dễ sử dụng. khoảng cách giữa các giá đỡ vật liệu có thể được điều chỉnh ít nhất 45mm, và hai giá đỡ mẫu là tiêu chuẩn

15.     nguyên tắc lưu thông không khí

Máy quạt công suất cao được điều khiển bởi động cơ bên ngoài với trục thép không gỉ, động cơ quạt là bên ngoài;

Không khí được thúc đẩy bởi động cơ và chảy qua máy sưởi ấm và máy làm lạnh.

Sau khi được làm nóng / làm mát hoàn toàn đến giá trị nhiệt độ yêu cầu, không khí lưu thông bên trong buồng và trao đổi nhiệt với mẫu thông qua đối lưu

Không khí được buộc phải lưu thông bằng cách sử dụng một điện áp thấp động cơ trục dài chống nhiệt độ cao

Ventilator lưu thông ly tâm đa cánh được sử dụng, và lưỡi đồng nhôm khuấy động không khí

16.     nguyên tắc của hệ thống điều khiển nhiệt độ

Máy sưởi điện bằng dây hợp kim niken-chrom chất lượng cao, điều khiển SSR, được trang bị công tắc nhiệt độ bảo vệ nhiệt độ cao độc lập

Khi máy sưởi được bật năng lượng, nhiệt độ bề mặt sẽ tăng lên.

Không khí đối lưu được làm nóng bởi dây sưởi, và nhiệt được mở rộng đến không khí và mẫu trong buồng, để làm nóng và ấm lên.

Năng lượng sưởi ấm được điều khiển chính xác bởi thuật toán PID, và sức mạnh đầu ra được điều chỉnh bằng rơle trạng thái rắn.

Hệ thống làm lạnh cung cấp đủ chất làm mát nhiệt độ thấp cho bộ trao đổi nhiệt, do đó nhiệt độ của bộ trao đổi nhiệt thấp hơn nhiệt độ không khí.Nhiệt trong không khí được hấp thụ và thực hiện ra khỏi buồng bởi bộ trao đổi nhiệt, để nhiệt độ không khí giảm và hiệu ứng làm mát đạt được.

Năng lượng làm mát được điều khiển chính xác bởi thuật toán PID, và dòng chảy chất làm mát và công suất làm mát được điều chỉnh bằng van điện tử.

VI.Rlàm lạnhhệ thống

1.        máy nén lạnh

Tiếp tục sử dụng máy nén nhiệt độ thấp nhập khẩu châu Âu

2.        phương pháp làm mát xuống

Bộ ngưng tụ có vây làm mát bằng không khí, tiêu hao nhiệt của quạt làm mát

3.        Máy đo hơi

Máy trao đổi nhiệt ống có vây

4.        thiết bị ủi

Van mở rộng nhiệt, ống mao mạch

5.        chế độ điều khiển tủ lạnh

Bộ điều khiển logic có thể lập trình của hệ thống điều khiển tự động điều chỉnh điều kiện hoạt động của máy làm lạnh theo điều kiện thử nghiệm

Vòng làm mát khí trở lại máy nén

6.        Phụ kiện làm lạnh nhập khẩu

7.        Bộ ngưng tụ bay hơi

Máy trao đổi nhiệt tấm với nhiệt độ cao hàn đồng có diện tích bề mặt nhỏ, mất năng lượng nhỏ và hiệu quả truyền nhiệt cao

8.        Cryogen

Sử dụng R404a/R23, một chất làm mát thân thiện với môi trường với chỉ số suy giảm ozone là 0

9.        quá trình hàn chứa nitơ

Nên sử dụng ống đồng không oxy chất lượng cao cho đường ống nối nhiệt độ thấp và chất lượng hàn của đường ống,phải đảm bảo quá trình lấp đầy nitơ và ngăn ngừa rò rỉ áp suất cao 48 giờ.

10.    Kiểm soát tiết kiệm năng lượng

Việc áp dụng công nghệ cân bằng lạnh trong hệ thống làm lạnh có thể tiết kiệm khoảng 30% năng lượng điện, giảm hiệu quả chi phí vận hành.cân bằng nhiệt được đạt được bằng cách điều chỉnh lượng công suất sưởi ấm để duy trì nhiệt độ ổn địnhĐiều này có nghĩa là với công suất làm mát máy nén cố định, nhiệt sẽ tăng theo thời gian, dẫn đến lãng phí năng lượng và chi phí không cần thiết cho người dùng.Công nghệ cân bằng lạnh duy trì nhiệt độ không đổi bằng cách điều chỉnh công suất làm mát của máy nénKhi nhiệt độ tiếp cận điểm thiết lập, công suất làm mát dần giảm thông qua điều chỉnh PID để đạt được nhiệt độ ổn định (về lý thuyết, có thể đạt được hiệu suất sưởi ấm bằng không,nhưng trong sản xuất thực tế, luôn luôn có một lượng nhỏ sản lượng sưởi ấm), do đó đạt được mục tiêu bảo tồn năng lượng

11.    đặc điểm của hệ thống làm lạnh

A.Toàn bộ đường ống hệ thống được kiểm tra rò rỉ bằng cách áp suất 22kg.

B.Hệ thống sưởi ấm và làm mát hoàn toàn độc lập.

C.Được trang bị các đặc điểm kỹ thuật chuyên nghiệp của công ty, nó ngăn chặn nhiệt độ cao và lưu lượng không khí áp suất cao làm hỏng hệ thống làm lạnh.

D.Tất cả các quy trình hoạt động của hệ thống đông lạnh được kiểm soát hoàn toàn bởi bộ điều khiển vi tính.

E.Phần dưới của máy nén có một khay nước, có thể thu thập nước ngưng tụ được tạo ra bởi băng.

F.Máy nén có cảm biến nhiệt độ PTC của riêng nó, có thể thực hiện bảo vệ nhiệt độ quá mức khi máy nén quá nóng.

G.Máy nén có bộ bảo vệ áp suất dầu của riêng nó để thực hiện bảo vệ áp suất dầu của máy nén.

H.Thiết bị bảo vệ áp suất cao và thấp theo dõi áp suất của chất làm lạnh trong khi thiết bị hoạt động.Khi áp suất chất làm lạnh cao hơn áp suất giới hạn của hệ thống hoặc thấp hơn áp suất tối thiểu được thiết lập bởi hệ thống, một báo động sẽ được phát ra ngay lập tức và nguồn cung cấp điện sẽ bị ngắt cho đến khi lỗi được loại bỏ.

Tôi.Hệ thống làm lạnh sử dụng các bộ phận thương hiệu nhập khẩu, chất lượng đáng tin cậy, để đảm bảo sự ổn định của hệ thống.

VII. Hệ thống điều khiển điện

1.bộ điều khiển

Màn hình cảm ứng LCD LED màu thật TFT 7 inch (độ nét cao, độ phân giải 1024 * 600), điều khiển thông minh PID đa nhóm. Hiển thị trực tiếp giá trị đo hiện tại (PV); hiển thị nhiệt độ;Hiển thị nhiệt độ giám sát đa kênh mở rộng; có thể hiển thị số chương trình, phân đoạn, thời gian chạy, và đếm chu kỳ; hiển thị biểu đồ đường cong; Relay và PID hiển thị trạng thái đầu ra

2.chế độ chạy

Chương trình hoạt động, hoạt động giá trị cố định.

3.Mô hình kiểm soát

Điều khiển độ ẩm và nhiệt độ kết hợp / điều khiển nhiệt độ đơn được điều chỉnh tự động theo giá trị thiết lập độ ẩm

4.ngôn ngữ

Nó có màn hình chuyển đổi giữa tiếng Trung, tiếng Anh và tiếng Nga

5.chế độ đặt

Giao diện hoạt động đối thoại người máy, đầu vào cảm ứng

6.Nhập nhiệt độ và độ ẩm

Phòng chống platinum độ chính xác PT100 A

7.độ phân giải hiển thị

Nhiệt độ: 0,01 °C; độ ẩm: 0,1% RH; thời gian: 1 phút;

8.Khả năng chương trình và chức năng điều khiển

Số lượng chương trình tối đa có thể được sử dụng: 100 bộ, một chương trình có thể bao gồm từ 1 đến 100 phân đoạn; lệnh có thể được lặp lại tối đa 999 lần,cài đặt độ nghiêng của chương trình có thể được thiết lập bởi trục thời gian, mỗi đoạn giữa các chương trình có thể được thiết lập tối đa là 99 giờ và 99 phút, tối thiểu là một phút, và có thể được thiết lập để sử dụng chung

Nó có chức năng chỉnh sửa, xóa và chèn. Nó có điều khiển đầu ra tín hiệu thời gian (để kiểm soát các hành động ON / OFF của đối tượng đang được thử nghiệm).nó hỗ trợ bỏ qua phân đoạn và giữ chức năng. Màn hình có thể được điều chỉnh cho ánh sáng nền, với các thiết lập thời gian ánh sáng nền có thể điều chỉnh. Chức năng bảo vệ màn hình cho phép cài đặt tắt theo thời gian hoặc thủ công.Bản sao, chức năng kết nối và chức năng chỉnh sửa chương trình như đặt tiêu đề thí nghiệm có sẵn. Nó bao gồm bộ nhớ chương trình tắt điện, khởi động lại tự động khi kết nối lại,và các chức năng khởi động và tắt theo lịch trìnhCác chức năng điều chỉnh ngày và giờ, chức năng khóa khóa và màn hình (LOCK) và chức năng xem hình ảnh chờ cũng được cung cấp

9.Chế độ điều khiển đầu ra

PID + SSR tự động điều khiển đầu ra; PID tự động điều chỉnh đầu ra sưởi ấm; làm lạnh có kết thúc lạnh và nhiều kênh điều khiển van mở rộng điện tử,có thể thiết lập van tương ứng để điều chỉnh điều kiện hoạt động của máy nén theo nhiệt độ hút và khí thải và áp suất của máy nén. điều khiển van mở rộng điện tử có thể chuyển đổi giữa kiểm soát áp suất bay hơi và kiểm soát nhiệt độ thông thường

10.chức năng truyền thông

Có thể kết nối với máy tính để hiển thị đường cong và thu thập dữ liệu;

Có thể được sử dụng như hệ thống giám sát và điều khiển từ xa;

Nhiều máy có thể được điều khiển đồng bộ;

RS-485/RS-232

Cổng Ethernet RJ45

USB chạy bộ.

11.Lưu trữ đĩa U

Nó có thể được cắm vào 1G-32G USB để tải về đường cong lịch sử, dữ liệu lịch sử, tham số hệ thống điều khiển, và chức năng hot-swappable

12.phương pháp ghi lại dữ liệu

Bộ nhớ RAM có bảo vệ pin có thể tiết kiệm giá trị thiết lập của thiết bị, giá trị lấy mẫu và thời gian lấy mẫu trong 8-10 năm; thời gian ghi đường cong có thể được thiết lập từ 30 đến 180 giây,và thời gian bộ nhớ tối đa có thể lưu trữ đường cong lịch sử liên tục trong 90 ngàyDữ liệu lịch sử (khi thời gian lấy mẫu là 1 phút) có thể được lưu trong hơn 10 năm mà không cần sử dụng liên tục

13.Khóa chức năng bộ nhớ

Chế độ khôi phục mất điện có thể được thiết lập như: khởi động nóng / khởi động lạnh / dừng.

14.chức năng bắt đầu đặt phòng

Thời gian khởi động có thể được thiết lập tùy ý. Sau khi bật điện, máy sẽ tự động chạy khi thời gian hết.

15.Hệ thống tương thích với phần mềm

Hệ điều hành Windows

16.Các chức năng phần mềm mở

Hỗ trợ mã gửi cấp cao của bên thứ ba để điều khiển các chức năng khởi động, dừng và ghi dữ liệu của thiết bị

Lưu ý: Bộ điều khiển cung cấp mã chức năng, và người dùng có thể chỉnh sửa chương trình phần mềm máy tính trên để nhận ra giám sát thống nhất và kiểm soát

17.kết nối mạng

Nó có thể được kết nối với Ethernet thông qua phần mềm chuyên nghiệp. Điều khiển từ xa và hỗ trợ từ xa có thể được thực hiện thông qua mạng, và dữ liệu thử nghiệm có thể được thu thập thông qua mạng.Nhiều máy có thể được điều khiển cùng một lúc.

18.hiển thị tình huống

Ở phía trên của thiết bị, một báo động âm thanh và ánh sáng ba màu hình trụ (sử dụng chùm LED) được lắp đặt; khi chờ khởi động hoặc hoàn thành hoạt động, đèn màu vàng luôn bật;khi chạy bình thường, đèn xanh luôn bật; khi báo động dừng khẩn cấp hoặc báo động lỗi thiết bị, đèn đỏ luôn bật và chuông chuông liên tục;

19.quạt lưu thông

Chống nhiệt độ cao, động cơ trục dài, động cơ được lắp đặt trong không gian ngoài trời, trục mở rộng đến nội thất, bánh xe quạt khuấy động được lắp đặt ở đầu đuôi của trục;Các biện pháp cách nhiệt đặc biệt và hệ thống tiêu hao nhiệt cải thiện an toàn của động cơ.

20.chế độ điều khiển sưởi ấm

Bộ điều khiển nhiệt độ gửi lệnh dựa trên nhiệt độ đặt và tín hiệu từ cảm biến nhiệt độ bên trong buồng thử nghiệm. Nó điều chỉnh đầu ra của bộ sưởi thông qua một mạch logic,điều khiển module SSRHệ thống hoạt động đáng tin cậy, không có tiếp xúc hoặc tia lửa, tuổi thọ dài, tiếng ồn thấp, và không có nhiễu điện từ.kích thước nhỏ gọn, chống rung, chống va chạm, chống nổ, chống ẩm và chống ăn mòn. Nó đạt được kiểm soát trực tiếp tải lượng điện cao bằng cách sử dụng tín hiệu điều khiển tối thiểu.

VIII. Hệ thống bảo vệ an toàn

1.         bảo vệ nhiệt độ quá cao

Phòng thử nghiệm được trang bị một thiết bị bảo vệ nhiệt độ cao điện tử có thể điều chỉnh độc lập và bảo vệ cân bằng áp suất tự động.

2.         hệ thống làm lạnh

Nâng nhiệt máy nén, bảo vệ áp suất cao, bảo vệ động cơ quá điện.

3.         quạt lưu thông

Bảo vệ quá tải

4.         máy sưởi

Bảo vệ nhiệt độ quá cao: bảo vệ mạch ngắn

5.         hệ thống làm ẩm

Bảo vệ nước cháy khô, bảo vệ nhiệt độ cực cao, bảo vệ mạch ngắn

6.         cung cấp chung

Bảo vệ rò rỉ, bảo vệ quá tải và mạch ngắn, mất pha, pha ngược, bảo vệ dưới điện áp, bảo vệ quá điện áp

7.         mạch điều khiển

Bảo vệ quá tải và mạch ngắn

8.         Hệ thống làm mát máy nén

Bảo vệ quá tải của quạt làm mát

IX. Tiêu chuẩn chấp nhận và xác minh của bên thứ ba

1Các tiêu chí chấp nhận: Các chỉ số kỹ thuật phải phù hợp với các phương pháp được chỉ định trong "Thỏa thuận kỹ thuật" được ký kết bởi cả hai bên.

2Phương pháp chấp nhận: chấp nhận chính thức sẽ được thực hiện tại địa điểm của người mua.

3Trước khi giao hàng, người mua phải mời một bên thứ ba (được hiệu chỉnh bởi Trung tâm kiểm tra chất lượng thiết bị kiểm tra môi trường quốc gia và được cấp với một báo cáo kiểm tra hợp lệ) để tham gia

Phí chấp nhận được trả bởi người mua. Nếu chấp nhận đầu tiên không có điều kiện, chi phí phát sinh trong lần chấp nhận thứ hai sau khi nhà cung cấp cải thiện sẽ được trả bởi nhà cung cấp.

Số tiền phải chịu bởi bên liên quan.

4Khách hàng sẽ ủy thác cho Trung tâm kiểm tra chất lượng thiết bị thử nghiệm môi trường quốc gia để xác minh thiết bị

X. Danh sách các vật liệu chính

XI. Các thiết bị và dữ liệu hỗ trợ nhà máy thiết bị

1.         Danh sách đóng gói của nhà máy thiết bị                                    1 bản

2.         Sơ đồ thiết bị và điện                         1 bản

3.         Hướng dẫn sử dụng thiết bị                                    1 bản

4.         Giấy chứng nhận thiết bị                                           1 bản

5.         Thẻ bảo hành thiết bị                                        1 bản

6.         Báo cáo thử nghiệm nhà máy thiết bị                                     1 bản

7.         Xanh ướt                                                    5 miếng

8.         Phần mềm giám sát bộ điều khiển CD-ROM                           1 miếng

9.         Thang đựng mẫu thử                                           2 miếng

10.     Đường dẫn hỗ trợ giá đỡ mẫu thử                                 4 dải

XII. Đảm bảo chất lượng và cam kết dịch vụ

1.         Mục đích: Phù hợp với khái niệm lợi ích lẫn nhau và dịch vụ chung, đáp ứng đầy đủ nhu cầu của khách hàng và đạt được mục đích hài lòng của khách hàng.

2.         Trước khi bán: tư vấn kỹ thuật chuyên nghiệp, đề xuất kế hoạch thử nghiệm sản phẩm, lắp đặt phòng thử nghiệm và kế hoạch xây dựng;

3.         Trong bán hàng: giao tiếp với khách hàng, báo cáo tiến độ, hướng dẫn, lắp đặt, gỡ lỗi, vận hành thử nghiệm, vv, hợp tác với việc đo lường khách hàng;

4.         Đào tạo(Trung Quốc trong nước, nước ngoài cần phải đàm phán với người bán): Theo các yêu cầu của hợp đồng, đào tạo tại chỗ có thể được thực hiện khi thiết bị được lắp đặt và gỡ lỗi cho người dùng và đưa vào sử dụng;người dùng có thể được sắp xếp để đến công ty cho đào tạo kỹ thuật tại chỗ khi thiết bị được gỡ lỗi tại nhà máy, để khách hàng có thể hiểu hiệu suất của thiết bị, đào tạo phương pháp sử dụng chính xác, giảm sự cố gây ra bởi việc sử dụng không đúng thiết bị và tiết kiệm chi phí bảo trì cho khách hàng;

5.         Dịch vụ sau bán hàng: Đào tạo kỹ thuật: Hoạt động và sử dụng, bảo trì và chăm sóc hàng ngày, phát hiện lỗi phổ biến và khắc phục sự cố; Tiếp theo thường xuyên: Kiểm tra thiết bị, loại bỏ lỗi,Giao thông thông tin ngành mới nhấtCác bộ phận phụ tùng và phụ kiện đặc biệt hỗ trợ dự trữ; Nhân viên bảo trì bộ phận dịch vụ sau bán hàng chuyên dụng để đảm bảo giải quyết lỗi kịp thời và hiệu quả,cung cấp dịch vụ sửa chữa nhanh chóng;

6.         Cam kết phục vụ(Trung Quốc trong nước, nước ngoài cần phải đàm phán với người bán):

Phương pháp: Đường dây nóng dịch vụ khách hàng 24 giờ 7 và email dịch vụ chuyên dụng; Yêu cầu: Cung cấp phản hồi rõ ràng trong vòng 4 giờ.yêu cầu 24 giờ đến trong tỉnh và 24 giờ ra khỏi tỉnh; từ các văn phòng công ty Dongguan hoặc địa phương, nhân viên chuyên dụng sẽ chịu trách nhiệm về bán hàng và dịch vụ sau bán hàng của các sản phẩm của công ty trong khu vực; dựa trên hoàn cảnh cụ thể,thời gian sửa chữa có thể được đàm phán theo nhu cầu của khách hàngTừ ngày chấp nhận, trong thời gian bảo hành một năm, công ty của chúng tôi sẽ cung cấp sửa chữa miễn phí (không bao gồm thiệt hại do thiên tai, bất thường điện, sử dụng không đúng cách,hoặc bảo trì)Nếu thiết bị không hoạt động đúng do các vấn đề chất lượng sản xuất của buồng thử nghiệm trong điều kiện mà khách hàng tuân thủ quy tắc lưu trữ, sử dụng và lắp đặt,Nhà cung cấp sẽ gửi nhân viên bảo trì để sửa chữa miễn phí khi được thông báoSau thời gian bảo hành, nếu có bất kỳ vấn đề nào phát sinh với thiết bị,Nhà cung cấp cam kết giải quyết chúng một cách kịp thời và có thể tính phí sửa chữa và chi phí vật liệu phù hợp.

Bao bì và vận chuyển:

1Bao bì: các buồng bao bì vận chuyển đáp ứng các yêu cầu của QB/BWD008-2001

2- Phương thức vận chuyển: bằng xe tải

XIV. Biểu đồ cấu trúc buồng
