logo
Wuhan Fengfan International Trade Co.,Ltd. 86-27-85615818 info@fengfan.net
EN 6786 High Phosphorus Electroless Nickel Plating with Fast Deposition Rate Non-Magnetic Semi-Bright to Bright Coatings

Mạ niken không điện EN 6786 có hàm lượng phốt pho cao với tốc độ lắng đọng nhanh, lớp phủ bán sáng đến sáng không từ tính

Sản phẩm - Hóa chất mạ niken
  • Làm nổi bật

    Mạ niken không điện phân với tốc độ lắng đọng nhanh

    ,

    Mạ niken phốt pho cao không từ tính

    ,

    Lớp phủ bán sáng đến sáng EN 6786

  • Sử dụng
    Niken hóa học
  • Kiểu
    Mạ niken điện phân có hàm lượng phốt pho cao
  • Hàm lượng phốt pho
    10 - 14% ((wt)
  • Nguồn gốc
    Trung Quốc
  • Hàng hiệu
    FENGFAN
  • Số mô hình
    EN 6786
  • Số lượng đặt hàng tối thiểu
    Có thể thương lượng
  • Giá bán
    Có thể đàm phán
  • chi tiết đóng gói
    Bao bì xuất khẩu tiêu chuẩn
  • Thời gian giao hàng
    15-25 ngày làm việc
  • Điều khoản thanh toán
    L/C, D/A, D/P, T/T, Liên minh phương Tây, Moneygram
  • Khả năng cung cấp
    200000pcs/ngày

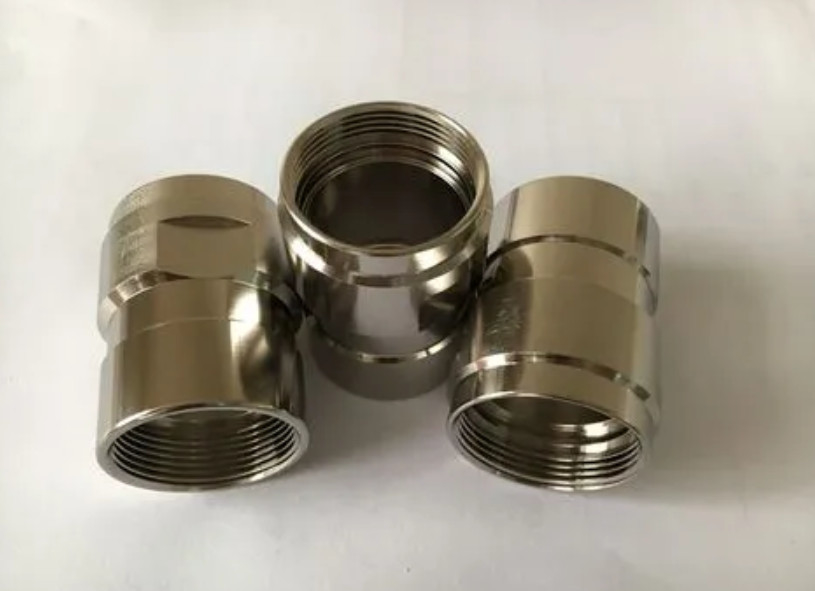

Mạ niken không điện EN 6786 có hàm lượng phốt pho cao với tốc độ lắng đọng nhanh, lớp phủ bán sáng đến sáng không từ tính

  • EN 6786 High Phosphorus Electroless Nickel Plating with Fast Deposition Rate Non-Magnetic Semi-Bright to Bright Coatings
Nhận giá Liên hệ với bây giờ
EN 6786 Mạ Niken Không Điện Cao Phốt Pho
EN 6786 Mạ Niken Không Điện Cao-phốt pho là một loại quy trình mạ hợp kim niken-phốt pho không điện mới. Quy trình này thể hiện sự ổn định tuyệt vời với hàm lượng phốt pho cao, từ 10 đến 14 (wt.%), và tốc độ lắng đọng tối đa là 10-18 micromet trên giờ. EN 6786 cung cấp lớp phủ bán sáng đến sáng với khả năng chống ăn mòn vượt trội, đáp ứng các tiêu chuẩn MIL.SPEC.26074D và AMS.2404B.
I. Đặc tính lớp phủ
  • Từ tính: Không từ tính
  • Hàm lượng phốt pho (wt%): 10 - 14
  • Mật độ lớp phủ (g/cm³): 7.1 - 7.9
  • Điểm nóng chảy (°C): 860 - 950
  • Điện trở suất (μΩ•cm): 40 - 100
  • Độ cứng (HV): 500 - 600
  • Độ cứng sau khi xử lý nhiệt (HV, 400°C trong 1 giờ): 900 - 1000
  • Kiểm tra phun muối trung tính (ASTM B117): Trên 1000 giờ ở 35°C, 5% NaCl
  • Kiểm tra axit nitric (axit nitric đậm đặc 68%, nhiệt độ phòng): Không đổi màu sau 1 phút trở lên
II. Đặc tính quy trình
  • Tốc độ lắng đọng nhanh: 10-18 μm/h
  • Hàm lượng phốt pho cao, lớp phủ không từ tính với khả năng chống ăn mòn và độ dẻo tuyệt vời
  • Ổn định tuyệt vời với tuổi thọ trên 8 chu kỳ
  • Độ xốp lớp phủ thấp, không có độ xốp lên đến 15 μm, khả năng chống ăn mòn mạnh
  • Phạm vi tải bể rộng: 0.2-2 dm²/L
III. Chuẩn bị dung dịch mạ
Thành phần và điều kiện vận hành Thông số quy trình
EN 6786 A 60 ml
EN 6786 B 180 ml
pH 4.2 - 5.0, điều chỉnh pH bằng nước amoniac
Nhiệt độ 85 - 90 ℃
Khả năng tải làm việc 0.2-2 dm²/L
Khuấy hoặc khuấy Khuấy bằng khí để lọc
thẻ:

mạ niken trung gian

mạ niken

hóa chất mạ điện niken

Những sảm phẩm tương tự

Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.

Nhận báo giá
