Đồng kim nhôm Chrom Passivator ba giá trị AL-100

Chất thụ động hóa Crôm hóa trị ba hợp kim nhôm AL-100

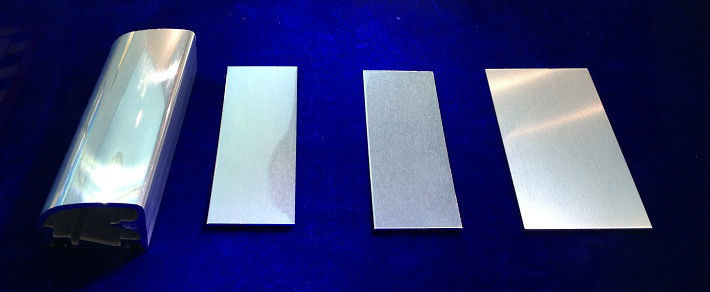

1. Tính chất

1. chất lỏng đậm đặc

2. dùng để thụ động hóa crôm hóa trị ba cho nhôm

3. Khả năng chống ăn mòn của nó vượt trội hơn so với thụ động hóa crôm hóa trị sáu.

4. cũng có thể dùng cho hợp kim nhôm và đúc nhôm.

5. cũng có thể dùng để xử lý sơ bộ sơn, sơn tĩnh điện và xử lý kích thước.

6. Dễ vận hành bằng cách nhúng, phun, lau bằng tay.

7. tạo thành một lớp phủ trong suốt, màu sáng.

8. điện trở tiếp xúc thấp, nhỏ hơn 0,8 mOhm/cm².

9. có thể chịu được nhiệt độ cao 100 độ C mà không làm giảm khả năng chống ăn mòn của nó

10. bảo vệ môi trường, an toàn không độc hại, vận hành đơn giản và xử lý nước thải.

11. đáp ứng hoặc vượt quá tiêu chuẩn ăn mòn MIL-DTL-81706 và MIL5541 (theo tiêu chuẩn thử nghiệm phun muối trung tính ASTMB-117 và DIN 50021 SS Quasi, hơn 336 giờ để xuất hiện gỉ trắng)

2. Quy trình công nghệ

Công nghệ nhúng tiêu chuẩn

Hợp kim nhôm (hàm lượng silicon <1%): tẩy dầu bằng kiềm → ăn mòn kiềm → tẩy cặn → nhúng AL-100

Hợp kim nhôm (hàm lượng silicon >1%): tẩy dầu bằng kiềm → làm sạch → nhúng AL-100

Quy trình phun tiêu chuẩn

Tẩy dầu bằng axit → phun AL-100

Ghi chú:

1. Màng được xử lý bằng AL-100 có thể được thực hiện ngay một quy trình phủ sau khi sấy khô. Tốt hơn cho quy trình phủ là đặt 24 giờ sau khi thụ động hóa.

2. Bảo trì: điều chỉnh nồng độ và độ pH đến trạng thái tốt nhất theo phân tích thường xuyên.

3, Tiêu thụ: Mức tiêu thụ hầu như chỉ phụ thuộc vào lượng mang. Cứ 1m² sản phẩm (bao gồm cả lượng mang), cần thêm dung dịch đậm đặc 15-25ml.
