FF-607 Quá trình niken không điện phân phốt pho trung bình với môi trường

FF-607 Phosphorus môi trường trung bình

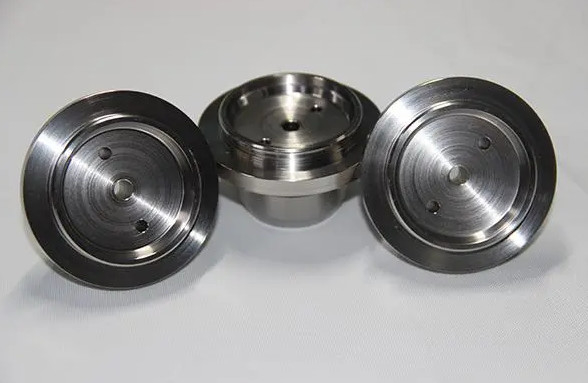

1.Sản phẩm Hiệu suất

1. thân thiện với môi trường, phù hợp với các yêu cầu của EU ROHS;

2. Giải pháp mạ có độ ổn định tốt và tuổi thọ dài, thường lên đến 8 MTO;

3. Hiệu suất hàn của lớp là tuyệt vời, và các bộ phận bọc đồng không bị rò rỉ;

4. Lực gắn kết là tuyệt vời, lực gắn kết trên thép carbon trung bình và thấp có thể đạt đến 350-450MPa, và thử nghiệm uốn cong không thể được bóp;

5Độ cứng cao, độ cứng khi bọc có thể đạt 550-600HV, và độ cứng có thể đạt 1000HV sau khi được giữ ở 400 °C trong 1 giờ;

6. Do không có dòng, sự đồng nhất của lớp là tốt, kích thước là dễ dàng để kiểm soát, và không cần xử lý thêm sau khi mạ;

7. Tốc độ mạ là 1 micron / 3 phút, lớp màu trắng và sáng, và độ bóng có thể được giữ cho phù hợp trong suốt chu kỳ dịch vụ;

8Lớp này là vi từ tính.

2.Sử dụng

FF-607A: bù đắp và bổ sung

FF-607B: bù đắp

FF-607C: bổ sung

làm tắm mới

1. Đặt lại số tiền

FF-607A 50 ml/l

FF-607B 120mL/L

2Phương pháp tạo thành: chuẩn bị dung dịch làm việc 1L như một ví dụ

(1) Thêm khoảng 500ml nước phi ion hóa (khả năng dẫn dưới 5us / cm);

(2) Thêm 50 ml FF- 607A, và khuấy trộn tốt;

(3) Thêm 120mL FF- 607B, và khuấy trộn tốt;

(4) Sử dụng nước amoniac pha loãng 1:4 (1 phần nước amoniac + 4 phần nước phi ion hóa) để điều chỉnh giá trị pH lên 4,0-4,8 (thường thì pH của bồn tắm mới được điều chỉnh thành 4.5; lớp dày hơn, độ pH thấp hơn; độ pH cao hơn, tốc độ mạ và làm sáng nhanh hơn; độ pH thấp hơn, độ tinh tế của lớp và ít đục hơn;Giá trị PH đề cập đến giá trị PH khi làm nóng đến nhiệt độ hoạt động; nếu giá trị PH được điều chỉnh trước khi sưởi ấm, nó phải được giảm tương ứng bằng 0,2-0,3 ), nếu cần phải giảm giá trị PH, sử dụng axit sulfuric pha loãng 10%.thêm nước trước và sau đó axit sulfuric.

(5) Thêm nước khử ion vào đường đánh dấu;

(6) Nhiệt đến 88-92 ° C để được mạ (90 ° C là tốt hơn);

(7) Khả năng tải: 1-2dm2/L (1.5dm2/L là tốt hơn).
